把输入调理、数字滤波、32 位计数器和灵活路由集成在一块 C 系列模块里——NI 9361 专为脉冲、频率、占空比和增量编码器测量而生。
⏱ 一分钟速览
- NI 9361 = 8 路数字输入 + 8 个 32 位硬件计数器，集成在一块 C 系列模块上
- 支持 CompactDAQ 和 CompactRIO 双平台，100 MHz 内部时基（10 ns 分辨率）
- 三种输入模式：差分（0~5 V）、单端（0~24 V）、单端带上拉，适配几乎所有工业传感器
- 可测边沿计数、频率/周期、脉宽/占空比、两边沿间隔、编码器位置与速度
- 位置测量最多接 2 个编码器，转速测量最多接 4 个——别搞混
- 选型前必查四件事：输出电气类型 → 最高边沿速率 → A/B/Z 信号数量 → 平台与驱动支持
写在前面
在旋转机械、产线节拍、流量计量和运动机构测试中，有一类信号很特别：电压波形并不复杂，真正有价值的信息藏在"边沿何时出现、出现了多少次、两次边沿相隔多久"里。
对这类信号，常见的两种处理方式都有硬伤——
| 方式 | 问题 |
|---|---|
| 当作普通数字量读取 | 高速边沿容易丢失，软件轮询根本跟不上 |
| 模拟采集后软件判定 | 数据量暴增，系统负担重，还引入额外延迟 |
NI 9361 的思路不一样：让硬件计数器直接完成时间和边沿统计，不走软件轮询的老路，从根上解决速度和确定性问题。
一、NI 9361 是什么？

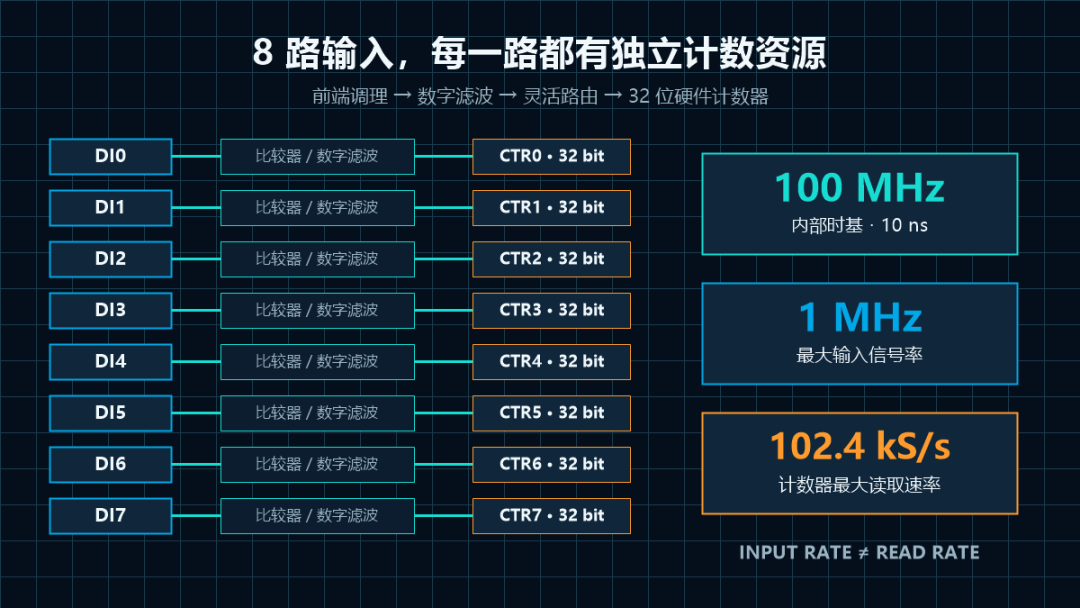

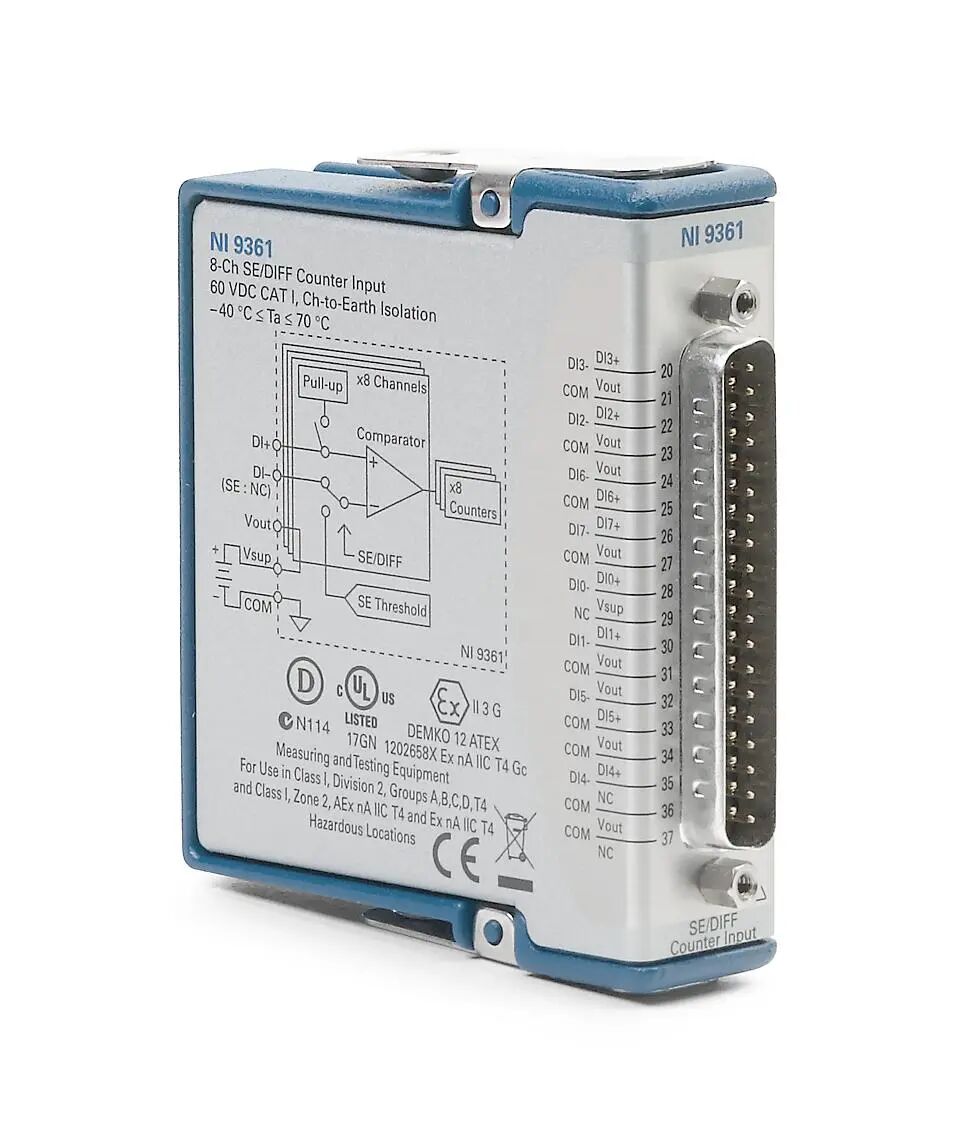

NI 9361 是一款用于 CompactDAQ 和 CompactRIO 平台的 C 系列计数器输入模块，具有 8 路数字输入 和 8 个嵌入式 32 位计数器。
核心性能一览：
| 指标 | 数值 |
|---|---|
| 数字输入通道 | 8 路，每路前端可独立配置 |
| 差分输入范围 | 0 ~ 5 V |
| 单端输入范围 | 0 ~ 24 V |
| 计数器 | 8 个，32 位 |
| 最大输入信号率 | 1 MHz |
| 内部计数器时基 | 100 MHz（10 ns 周期） |
| 计数器最大读取速率 | 102.4 kS/s |
| 数字滤波最小脉宽 | 0 ns（禁用）~ 5.24 ms，步进 80 ns |
| 隔离规格 | 60 VDC，Measurement Category I，通道/Vsup 对地隔离 |
| 工作温度 | -40 °C ~ 70 °C |
⚠️ 关键区分：别把两个"速率"搞混
- "1 MHz" → 输入端能接收的最大信号变化速率（信号能多快）
- "102.4 kS/s" → 计数器测量结果的最大读取速率（你多快能读到一次结果）
- 计数器在两次软件读取之间由硬件持续计数，所以不能把 102.4 kS/s 简单理解成"只能测 51.2 kHz 方波"。

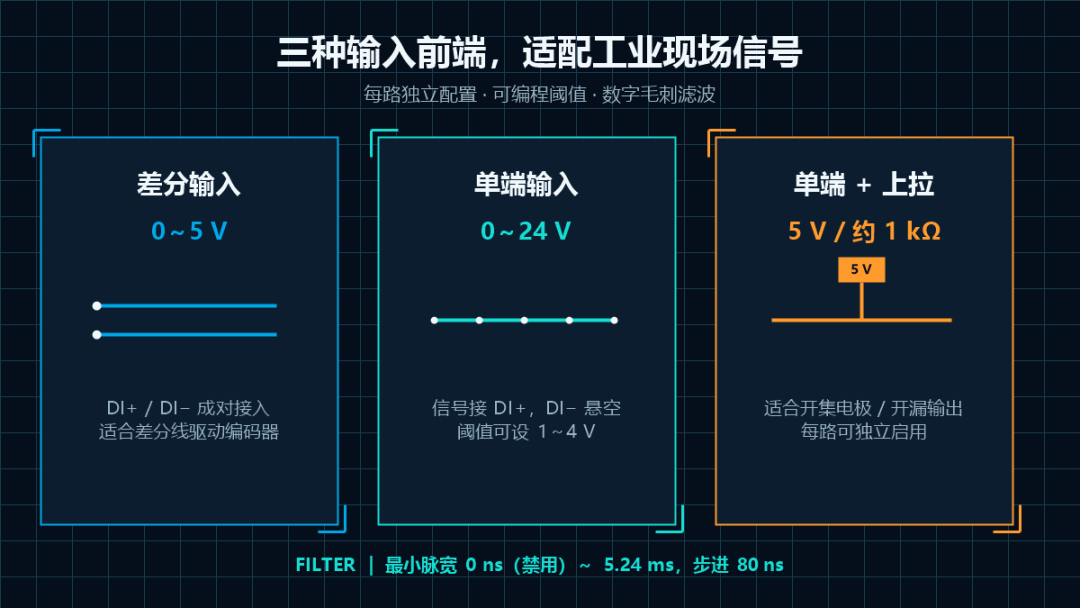

二、三种输入模式，怎么选？
每条 DI 输入的模拟前端都可以独立设置为差分、单端或带上拉的单端模式，并可独立启用数字滤波。选对模式，是测量稳定的第一步。
模式 1 ｜差分输入 → 适合 5 V 差分输出
接法：传感器正端 → DI+，负端 → DI−。
模块比较 DI+ 与 DI− 之间的电压，输入范围 0~5 V。差分方式对共模干扰更有抵抗力，适合差分线驱动编码器或较长电缆场景。
差分模式下不可设置单端阈值，内部 5 V 上拉也会禁用。
模式 2 ｜单端输入 → 适合 24 V 工业脉冲
接法：信号 → DI+，参考端 → COM，对应 DI− 必须保持开路。
单端输入范围 0~24 V，可编程阈值 1~4 V，分辨率 20 mV——这一点非常实用：
面对不同传感器的高低电平、噪声幅值和线路压降，你可以把判定门槛放在更合理的位置，而不是被固定 TTL 阈值限制死。
模式 3 ｜单端带上拉 → 适合开集电极 / 开漏输出
NI 9361 在每个 DI+ 上提供可独立启用的 5 V、约 1 kΩ 上拉电阻，最大可产生约 5 mA 上拉电流。
霍尔传感器、开集电极 NPN 输出或开漏输出不能主动驱动高电平，启用内部上拉后即可形成完整脉冲，不必另加外部电阻。
🔧 工程提示
上拉功能解决的是输出拓扑问题，不等于给传感器供电。传感器电源仍应按其额定电压接入 Vsup/COM 或外部电源，并确认共地、极性和电流能力。
三、它能测哪些信号？
NI 9361 支持 6 大类测量。下面逐一拆解接法和通道占用。

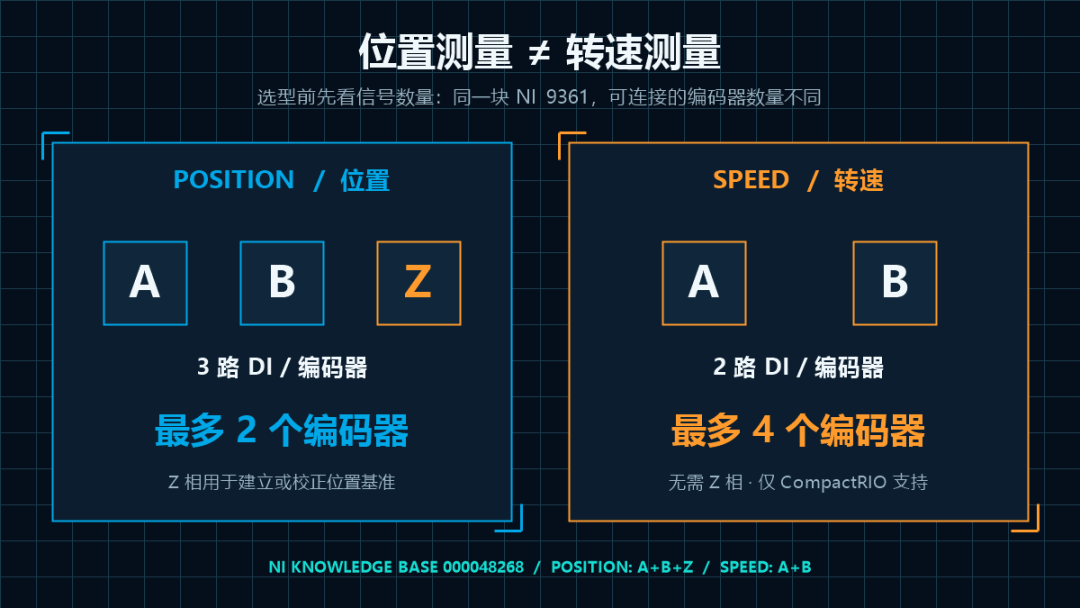

⭐ 特别说明：测位置 vs 测转速，不是同一套资源配置
这是 NI 9361 编码器应用中最容易混淆、也最需要在选型前确认的一点。
| 对比项 | 位置测量 | 转速 / 速度测量 |
|---|---|---|
| 关注的物理量 | 从初始值累计后的当前位置 / 位移 | 单位时间内位置计数的变化率 |
| 编码器信号 | A、B、Z | A、B |
| Z 相作用 | 建立或校正机械参考位置（必须预留） | 不需要 Z 相 |
| 每个编码器占用数字线 | 3 路 | 2 路 |
| 一块 NI 9361 最大编码器数 | 2 个 | 4 个 |
| 主要输出 | 有符号位置计数 → 换算角度或位移 | 有符号计数/秒 → 换算 rpm、rad/s 或线速度 |
| 平台支持 | CompactDAQ、CompactRIO | 官方数据表标注仅 CompactRIO 支持 |
NI 数据表在原理说明中把 Z 相称为"可选 Z 索引"——因为 A/B 相本身能完成相对增减计数。但 NI 知识库文章在回答"一块模块能接多少编码器"时，明确按位置测量需 A/B/Z 三条线、速度测量需 A/B 两条线来规划。
因此，本文的最大编码器数量采用知识库口径：位置 2 个，转速 4 个。
如果你的应用只有 A/B 相且只需要相对计数、不需要 Z 相建立机械基准，应视为需要结合任务配置、平台和驱动版本验证的特殊方案，不应直接据此宣称 NI 9361 可完成 4 个完整位置测量通道。
1. 边沿计数
计数器对选定的上升沿或下降沿累加/递减，可设置初始值、计数方向、硬件复位和暂停触发。
典型应用：产线计件、齿轮齿数、流量计脉冲累计、事件次数统计。
接法：一路脉冲 → 任意 DI。一个独立对象占用 1 路 DI + 1 个计数器，最多同时测 8 路。
2. 频率与周期
NI 9361 用 100 MHz 时基统计若干完整输入周期所经历的时钟滴答数：
周期 = 时钟滴答数 × 10 ns ÷ 完整周期数
频率 = 1 ÷ 周期
模块支持三种平均模式：
- 按"除数"平均 — 统计固定周期数
- 按"测量时间"平均 — 统计固定时间窗口内的信号
- 动态平均 — 两者并行，返回先完成的结果，低速时减少等待、高速时提高稳定性
接法：一路周期信号 → 任意 DI。每个对象占用 1 路 DI + 1 个计数器，最多 8 路。
3. 脉宽与占空比
脉宽测量统计有效边沿到相反边沿之间的时基滴答。
选上升沿 → 测高电平宽度，选下降沿 → 测低电平宽度。
脉冲/占空比测量会同时返回高电平时间和低电平时间：
占空比 = 高电平时间 ÷（高电平时间 + 低电平时间）
NI 9361 可正确覆盖 0% ~ 100% 占空比。
接法：一路 PWM 或脉冲 → 1 路 DI + 1 个计数器，最多 8 路。
⚠️ 平台限制：官方资料注明"脉冲"测量仅在 CompactRIO 系统支持；在 CompactDAQ 上应结合所用机箱、驱动版本和 DAQmx 支持列表确认任务类型。
4. 两边沿时间间隔
测量两个事件之间的时间：第一路信号的指定边沿启动计时，第二路信号的指定边沿结束计时，结果以 10 ns 时基滴答表示。
典型应用：飞行时间、阀门动作延迟、两个光电开关之间的通过时间、激励与响应之间的延迟。
接法：起始事件 + 终止事件各占 1 路 DI。每组对象占用 2 路 DI + 1 个计数器，8 路输入最多组成 4 组。
⚠️ 平台限制：该测量仅在 CompactRIO 系统支持。
5. 增量编码器位置
NI 9361 支持三种编码器类型：
- 正交编码器 A/B 相 — 支持 X1、X2、X4 解码
- A/B/Z 正交编码器 — Z 相用于索引和位置基准重载
- 双脉冲编码器 — A 相加计数、B 相减计数
位置测量返回当前有符号计数值。Z 相可在指定 A/B 相位条件下把计数器重载为设定值，用于机械零位或每转基准校正。
按 NI 知识库通道容量计算，每个位置编码器按 A/B/Z 三条数字线规划，一块 NI 9361 最多连接 2 个位置测量编码器。
6. 增量编码器速度
速度测量不仅统计计数变化，还记录变化所经历的 100 MHz 时基滴答数：
编码器速度（计数/秒） = 计数变化量 ÷（时钟滴答数 × 10 ns）
结果符号表示运动方向。同样支持除数、测量时间和动态平均设置。
转速测量不需要 Z 相，每个编码器只占用 A/B 两条数字线，一块 NI 9361 最多连接 4 个转速测量编码器。
换算 rpm 时，必须使用与 X1/X2/X4 解码方式一致的"每转有效计数"：
转速 rpm = 编码器计数速度（计数/秒）× 60 ÷ 每转有效计数
⚠️ 平台限制：编码器速度测量仅在 CompactRIO 系统支持；位置测量可用于 CompactDAQ 和 CompactRIO。
四、不同测量类型，分别能测几路？
"8 路输入" ≠ "8 个完整编码器"。 最大数量取决于每个被测对象占用几条物理输入，同时受 8 个计数器资源限制。
| 测量类型 | 每个对象所需信号 | 占用 DI | 最大独立对象数 |
|---|---|---|---|
| 边沿计数 | 脉冲 | 1 | 8 |
| 频率 / 周期 | 周期信号 | 1 | 8 |
| 脉宽 / 脉冲 / 占空比 | PWM 或脉冲 | 1 | 8 |
| 两边沿间隔 | 起始 + 终止 | 2 | 4 组 |
| 双脉冲编码器 | A、B | 2 | 4 个 |
| 编码器转速 / 速度 | A、B | 2 | 4 个（仅 CompactRIO） |
| 编码器位置 | A、B、Z | 3 | 2 个（余 2 路 DI） |
上述数字是"彼此独立、信号不复用"时的直观上限。NI 9361 允许任意 DI 路由到任意计数器输入；混合任务或复用信号时，最终能力取决于 8 路 DI、8 个计数器、平台和驱动的具体组合支持，应在 NI MAX 或程序中验证资源路由。
五、从接线到读数，五步上手
第一步 ｜识别传感器输出类型
先确认输出是差分线驱动、推挽单端、NPN 开集电极还是开漏；确认高低电平、电源电压、最大频率以及是否需要 Z 相。
常见坑：输出类型判断错误，是"有波形但计数不稳定"最常见的原因之一。
第二步 ｜完成电气接线
| 传感器类型 | 接线方式 |
|---|---|
| 差分信号 | 正端 → DI+，负端 → DI− |
| 单端推挽 | 信号 → DI+，DI− 悬空，参考 → COM |
| 开集电极 / 开漏 | 信号 → DI+，DI− 悬空，启用该路内部上拉 |
| 位置测量编码器 | A、B、Z 三条线 → 可用 DI，软件中指定路由 |
| 转速测量编码器 | A、B 两条线 → 可用 DI，无需占用 Z 相 |
传感器供电：根据额定电压使用 Vsup/COM 或独立电源，确认参考关系。
推荐配合 NI 9923 37 针 DSUB 至螺栓端子接线盒，便于现场端接和维护。
第三步 ｜配置输入前端
在 NI MAX、NI-DAQmx 或 CompactRIO I/O 属性中：
- 为每条输入选择单端/差分模式
- 单端模式设置 1~4 V 阈值
- 开集电极输出启用上拉
- 噪声环境下设置合适的数字滤波最小脉宽
🔧 工程提示：滤波值不能只追求"大"
假设有效脉冲最窄为 20 μs，滤波最小脉宽必须明显小于 20 μs，否则真实边沿也会被滤掉。机械开关则可能需要更长的去抖时间。
第四步 ｜创建计数器任务
在 NI-DAQmx 中创建对应的 CI（Counter Input）任务——边沿计数、频率、周期、脉宽或编码器位置；指定物理计数器和源 DI；设置有效边沿、最大可测周期、平均参数、解码倍率及 Z 相重载条件。
CompactRIO 扫描接口可完成受支持的计数器测量；需要脉冲、两边沿间隔、编码器速度或更强确定性逻辑时，应按官方支持范围使用 CompactRIO，并根据应用选择扫描接口或 LabVIEW FPGA。
第五步 ｜先看原始计数，再做工程量换算
调试时先观察原始边沿、计数和时基结果，确认无漏计、重复计数和方向反转，再换算为 rpm、mm、L/min 等工程量。
例如：
转速 rpm = 频率 Hz × 60 ÷ 每转有效计数
使用 X4 解码时，"每转有效计数"通常是编码器每转脉冲数的 4 倍；是否包含减速比还需按机械传动链换算。
六、选型与应用建议
NI 9361 的优势，不是单纯把 8 路信号读成 0 或 1，而是用独立硬件计数器对每一路信号做确定性的边沿和时间测量。
它尤其适合：
- ✅ 多路转速、频率或流量脉冲同步采集
- ✅ 编码器位置与模拟振动、力、声音等信号同步测量
- ✅ 需要可调阈值、内部上拉和数字滤波的工业传感器接入
- ✅ CompactDAQ 计数器资源扩展
- ✅ CompactRIO 上需要确定性计数或 FPGA 协同处理的应用
选型时建议把四件事一次确认清楚：
① 输出电气类型 → ② 最高边沿速率 → ③ 每个对象需要的 A/B/Z 或起止信号数量 → ④ 目标测量在 CompactDAQ/CompactRIO 及当前驱动版本中的支持情况。
💡 常见误区速查
| 误区 | 正确理解 |
|---|---|
| "8 路输入 = 8 个编码器" | 位置测量每个编码器需 3 条线，最多 2 个；转速需 2 条线，最多 4 个 |
| "102.4 kS/s 只能测 51.2 kHz" | 计数器在两次读取间由硬件持续计数，102.4 kS/s 是读取速率，非测量上限 |
| "上拉 = 给传感器供电" | 上拉解决输出拓扑，传感器供电仍需接 Vsup/COM 或外部电源 |
| "滤波越大越抗干扰" | 滤波脉宽必须小于最窄有效脉冲宽度，否则真实边沿被滤掉 |
| "CompactDAQ 也能测编码器速度" | 编码器速度、脉冲、两边沿间隔仅在 CompactRIO 支持，选型前务必核实 |
结语
面对脉冲与编码器测量，真正决定系统可靠性的，往往不是"能不能接上"，而是输入电气匹配、计数资源规划、滤波设置和工程量换算是否同时正确。
选对模块只是第一步，把每一步配置都做到位，才能让测量结果经得起现场考验。
